Conception du Plateau inférieur

1. Matériel initiale

Au début du projet, la structure de base du plateau était composée de :

• Un plateau de bois central de 45*45 cm².

• Un cadre de 4 profilés d’aluminium de 42 cm entourant le plateau pour assurer la rigidité.

• Quatre coins imprimés en 3D , dont le rôle unique était de lier et de maintenir l’équerrage des profilés d’aluminium horizontaux.

Limitation : Cette configuration initiale ne permettait pas de prolonger la structure vers le haut. Pour faire évoluer la machine, il manquait des points d’ancrage verticaux solidement liés au châssis bas.

2. Évolution de la conception

Pour répondre au besoin d’élever la structure, les pièces d’angle ont été entièrement reconçues. Après plusieurs versions de prototypes, nous sommes parvenus a une solution permettant de fixer un profilé supplémentaire vertical.

• Deux points d’ancrage latéraux en équerre permettant que la colonne montante soit parfaitement a 90°.

• Un point d’ancrage central qui permet d’assurer que les 4 profilés verticaux forment un cadre parfaitement droit.

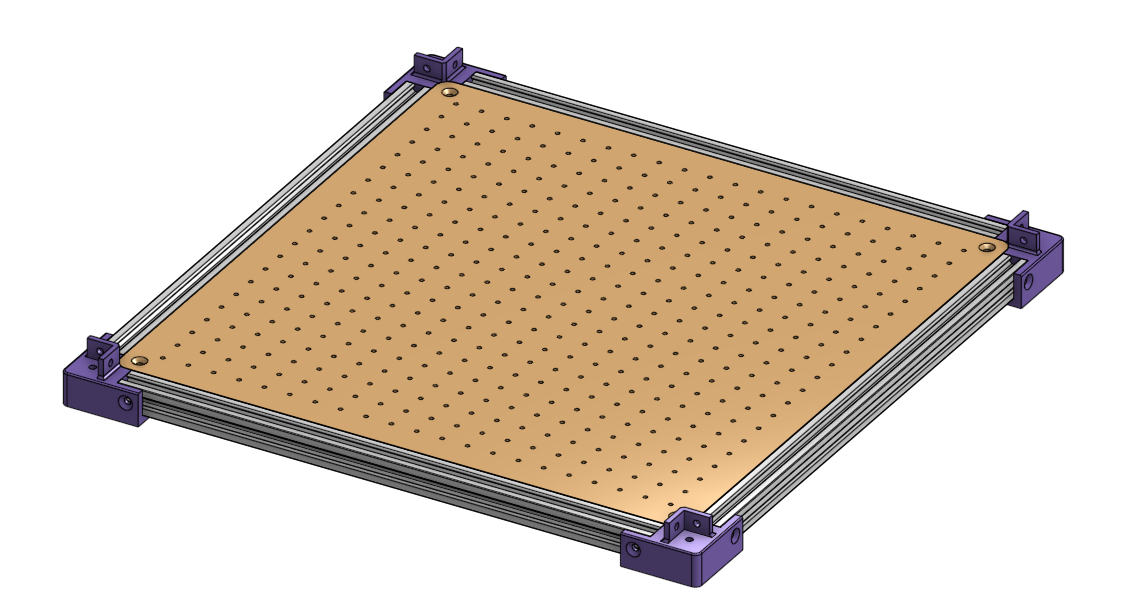

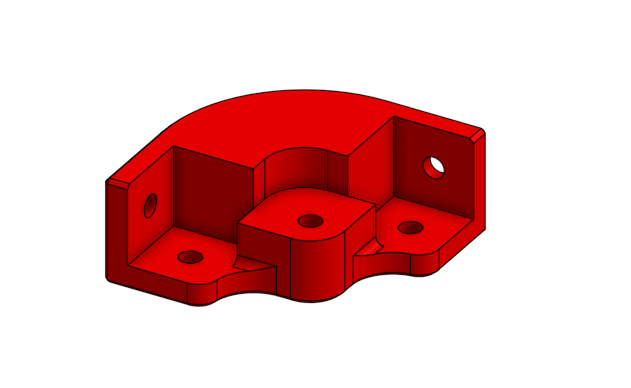

Avant	Après

3. Résultat sur l’assemblage global

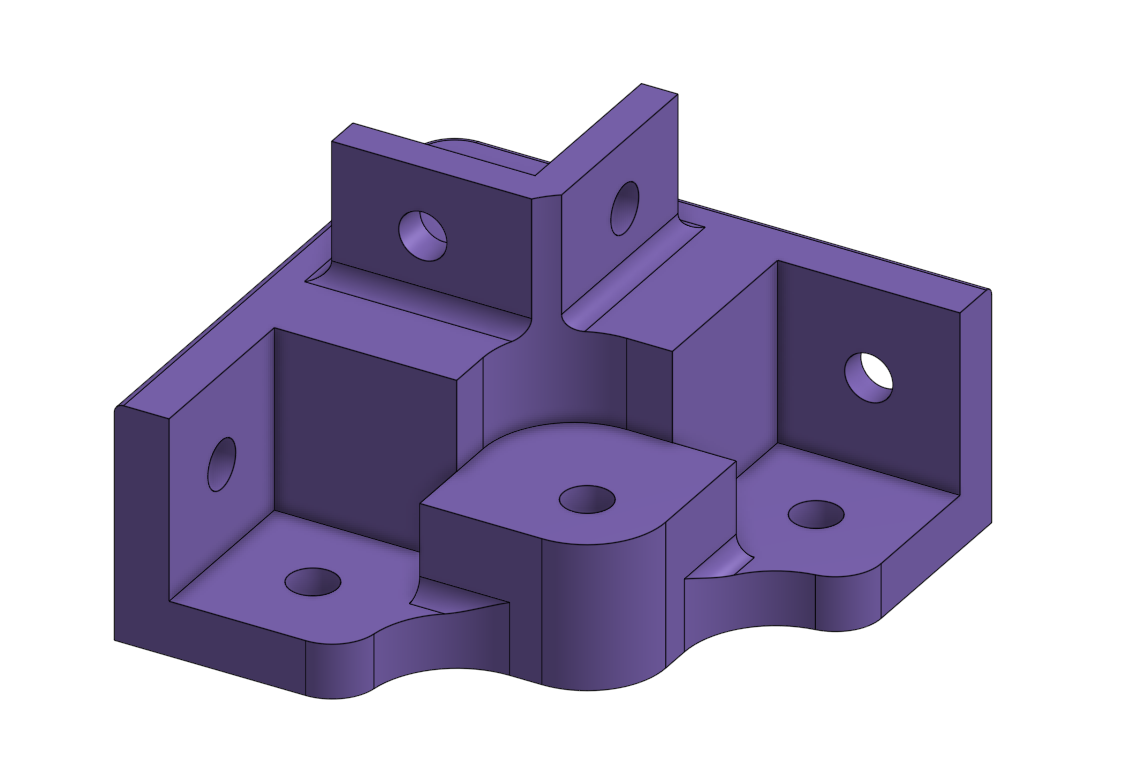

Grâce à cette modification, les nouveaux coins violets permettent de lier rigidement le plateau inférieur aux montants verticaux de la machine, assurant ainsi une meilleure stabilité globale de la structure sans ajouter de pièces de fixation supplémentaires (gain de place et optimisation du nombre de composants).
